Torquemotoren RKI

RKI-Torquemotoren sind genutete High-Performance-Innenäufer. Für diese Baureihe wurde der interne Aufbau komplett überarbeitet. Während der Rotor im RI-Motor noch ein homogenes Stahlteil ist, besteht er beim RKI aus einer Baugruppe, deren Kern ein geblechter Magnetträger bildet.

So können die Wirbelstromverluste auf ein Minimum reduziert werden. Der Rotor wird weniger erwärmt und ist nicht mehr der begrenzende Faktor für die Leistungsfähigkeit des Motors. Dadurch sind wesentlich höhere Drehzahlen möglich. Zudem sind die Permanentmagnete im Rotor so angeordnet, dass der Magnetfluss maximiert wird. Der innovative Aufbau und die damit verbundene Bündelung des Magnetfeldes ermöglicht höhere Drehmomente. Die Energieeffizienz wird verbessert, aufgrund geringerer Kühlung sinken die Betriebskosten signifikant.

Durch Variation des Magnetmaterials ist es möglich, Motoren mit optimiertem Kosten-Nutzen-Verhältnis anzubieten.

RKI-Torquemotoren werden angeboten:

  • mit 7 festen Durchmessern von 230 bis 1030 mm Außendurchmesser
  • mit Statoren in verschiedenen Höhen in 25 mm Schritten
  • mit 2 Standardwicklungen für hohes Drehmoment und hohe Drehzahl
  • mit 3 Magnetvarianten R10 (high speed bzw. Eco-Variante), R12 (moderate Drehzahl und Drehmoment), R22 (high torque, höchste Momentendichte im Bauraum)

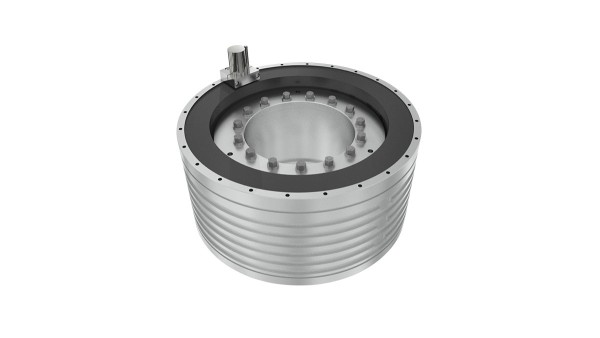

RKI-Torquemotor
RKI-Torquemotor

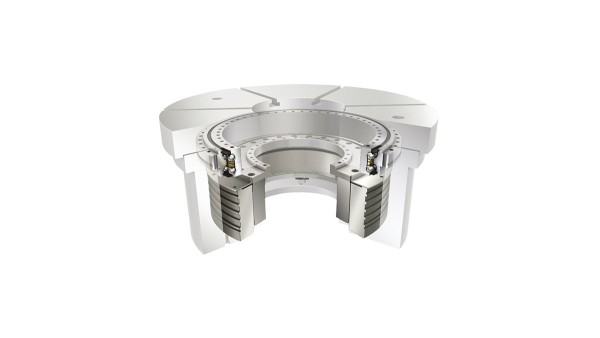

Rundtisch mit RKI-Torquemotor
Rundtisch mit RKI-Torquemotor

Vorteile:

Gegenüber Innenläufer-Standardmotoren RI sind je nach Motoroptimierung

  • +30% mehr Drehmoment (beim Einsatz von Magnetmaterial der höchsten Güteklasse)
  • +400% mehr Drehzahl
  • +400% mehr mechanische Leistung
  • -40% weniger Wärmeverlustleistung

erreichbar.

Anwendungen:

Im Bereich Rundtische sowie schnell drehende Rundachsen, in Schwenkachsen, in Werkstückspindeln, Automatisierungstechnik, Druck- und Verpackungsmaschinen, Pressen, in Werkzeugmaschinen als CNC-Achse, hochgenaue Positionierungsapplikationen
