Torquemotoren RMK/RMF

RMK-/RMF-Torquemotoren sind nutenlose, eisenbehaftete permanentmagneterregte AC-Synchronmotoren. In den nutenlosen Motoren sind die Spulenwicklungen in einem Luftspalt zwischen Magnetring und Primärteilring angeordnet.

Nutenlose Motoren erzeugen keine Coggingkräfte. Diese herausragende Eigenschaft der Motorreihe garantiert eine sehr gleichförmige Bewegung.

Durch kernlose Wicklungen und den größeren Luftspalt bieten diese Motoren folgende Besonderheiten in der Anwendung:

  • Sehr kleine elektrische Zeitkonstante
  • Hohe Dynamik im geregelten Betrieb
  • Mittlere Endgeschwindigkeit
  • Relativ geringe Anziehungskräfte
  • Kraftausbeute von ca. 2,5 bis 3 N/cm² pro aktiver Luftspaltfläche
  • Hohe Flexibilität in der Konstruktion und in der Durchmessergröße

RMK-/RMF-Torquemotoren können als Scheibenrotor-Variante oder als koaxiale Konstruktion mit einem inneren oder äußeren Rotor gebaut werden.

Die auf Kundenwunsch realisierten Motoren werden mit den nachfolgend aufgeführten Parametern charakterisiert:

  • Durchmesser-Bereich: 70 mm bis 2500 mm
  • Drehmoment-Bereich: 2 Nm bis 15000 Nm
  • Geschwindigkeits-Bereich: bis 15 m/s Umfangsgeschwindigkeit

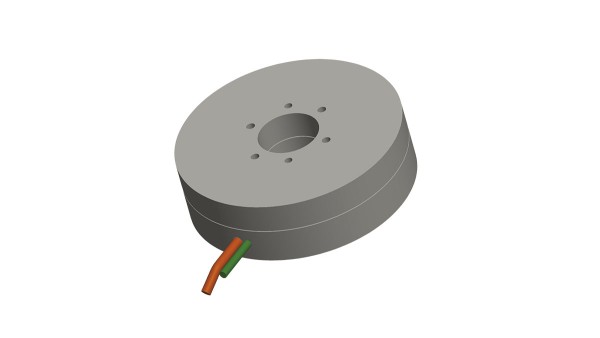

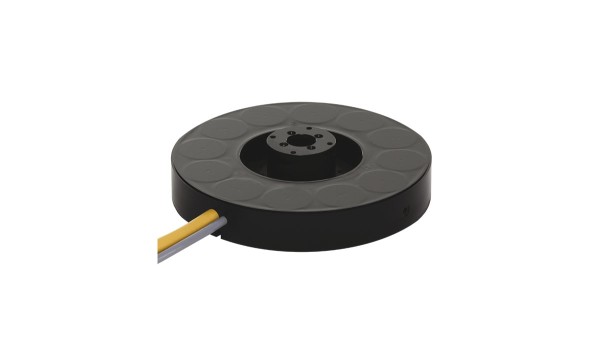

RMF-Motor
RMF-Motor
RMF-Motor
RMF-Motor

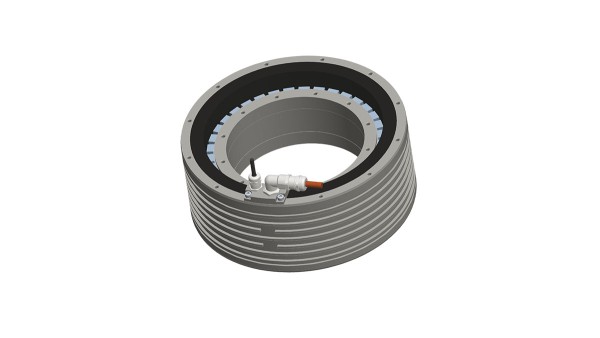

RMK-Motor
RMK-Motor

Vorteile:

  • Mittlere Drehmoment-Anforderungen in Maschinen mit wenigen oder keinen Kräften in Bewegungsrichtung
  • Anwendungen mit hoher Genauigkeit
  • Hoher Gleichlauf

Anwendungen:

In Drehachsen, Schleifmaschinen, Messmaschinen, Hoch-Präzisions-Positionierachsen
