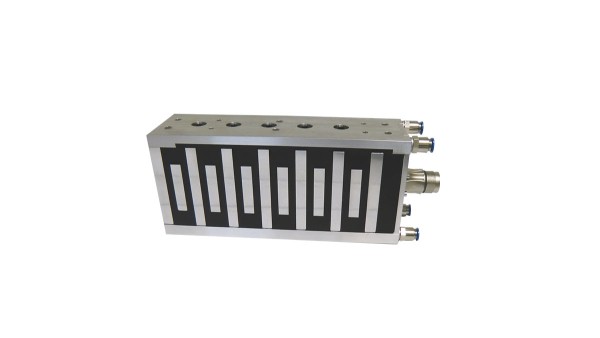

Linearmotoren L2U
L2U-Linearmotoren sind genutete permanentmagneterregte AC-Synchronmotoren in Doppelkammausführung. Sie zeichnen sich durch ein sehr gutes Kraft-Volumen-Verhältnis aus.
Die Anziehungskraft zwischen dem Primärteil und den beiden Sekundärteilen wird auf einen Wert von annähernd Null reduziert. Der eisenbehaftete Linearmotor besitzt zwei sich symmetrisch gegenüberliegende Sekundärteile. Eine sehr kompakte Konstruktion des bewegten Primärteils reduziert Masse und Volumen. Die L2U-Baureihe überzeugt durch geringe bewegte Masse, optimale Verlustleistung, hohe Kraft und kompakten Bauraum. Das schafft den Vorteil großer Beschleunigungen und Endgeschwindigkeiten. Die Anziehungskräfte werden in der mechanischen Struktur aufgenommen, ohne die Führungen zu belasten. Daraus resultieren geringere Kosten für Dimensionierung und Service sowie eine Erhöhung der Lebensdauer der Führungen.
L2U-Motoren werden gestuft angeboten:
- mit 3 Standardlängen von 200 mm bis 600 mm (Primärteil)
- mit 3 Standardbreiten von 50 mm bis 100 mm (Primärteil)
- mit 2 Standardwicklungen für durchschnittliche und höhere Dynamik
- mit 2 Befestigungsvarianten für die Sekundärteile
- mit mehreren Kühloptionen für Primär- und Sekundärteile
Vorteile:
- Geschwindigkeitsstellbereich 0 - 100% der Nenngeschwindigkeit
- Hohe Dynamik und Steifigkeit
- Hohe Geschwindigkeit
- Höhere Kraft gegenüber bauraumgleichen Gleichstrommotoren
- Geringer Wärmeeintrag in das Maschinenbett
- Aktive Kühlungsoptionen
- Hohes Beschleunigungs- und Bremsvermögen durch günstiges Kraft-Masse-Verhältnis
- Sehr kompakte Bauform
- Verschleißfreies Antriebsprinzip
- Gute Gleichlaufeigenschaften
Anwendungen:
Werkzeugmaschinen (High-Speed-Fräs- und Schleifmaschinen, Pressen, Handlingsysteme), Automatisierungstechnik, Druckmaschinen, Verpackungsmaschinen
