Torquemotoren SRV

SRV-Torquemotoren sind genutete, permanentmagneterregte AC-Synchron-Einbaumotoren mit innen liegendem Rotor.

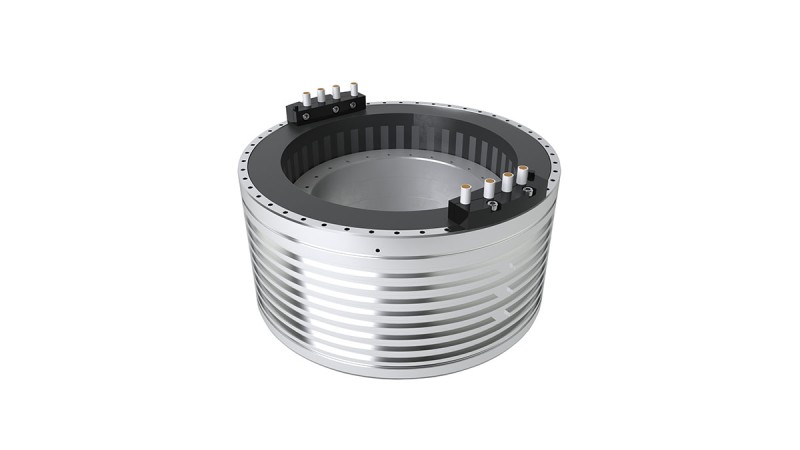

SRV-Torquemotor mit Einzellitze
SRV-Torquemotor mit Einzellitze

Sie bestechen durch höchste Laufruhe. Somit sind beste Oberflächen ohne optische Fehler und mit extremer Form- und Maßhaltigkeit realisierbar.

  • Luftspaltdurchmesser [mm]: 89, 120, 168, 230, 298, 384
  • Magnethöhe [mm]: 25 – 200
  • Kabelabgang: axial, radial, tangential, Einzellitze
  • Temperatursensoren: Pt1000 und 3x PTC

Vorteile:

  • Deutlich reduzierte elektrische Zeitkonstante (1/10), schnellste Reaktionszeiten
  • Kein Eintrag von pulsenden motorbedingten Axial- und Radialkräften, optimaler Gleichlauf
  • Sehr hohe Drehzahlen realisierbar (bis zu 14.000 U/min)
  • Volles Moment schon bei kleinen Drehzahlen
  • Beste Ergebnisse bei Bearbeitungsoberflächen und Maßhaltigkeit im Fertigungsprozess sowie absolute Formtreue
  • Einsparung von Zeit und Kosten für die Nachbearbeitung

Anwendungen:

Ultrapräzise Fräs-, Schleif- und Verzahnungsmaschinen, Positioniertische, Schwenkachsen, Antriebe für Rundtische und Rundachsen mit sehr hohen Drehzahlen, Werkzeug- oder Werkstückspindeln (bis 14.000 U/min), sonstige ultrapräzisen Bearbeitungen
